RC濾波電路是開關電源中常見的濾波電路，其特性是可以對高頻信號進行濾波衰減，低頻信號能夠通過，在電流采樣輸入電路，或者ADC采樣輸入端等都有應用，通過本文，我們探討一下其頻域特性及時域特性，希望有助于理解其典型應用。
一.RC濾波電路的基本電路分析

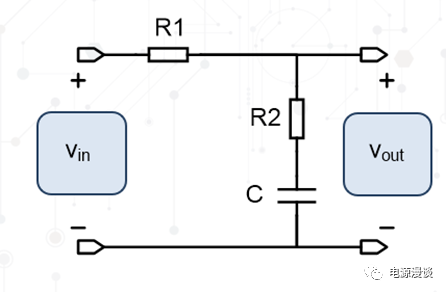

圖1 典型的RC濾波電路
圖1是典型的RC電路的具體形式，這里我們將C的寄生串聯電阻也考慮進去，雖然一般情況下我們是忽略它的。

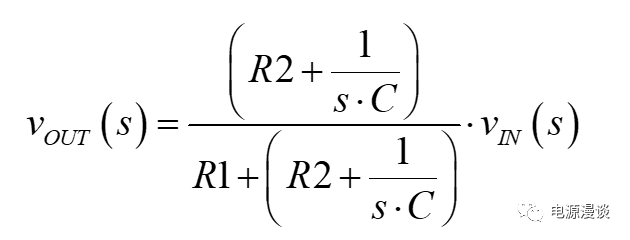

圖2 RC電路輸入和輸出電壓的關系
圖3 RC電路的輸入輸出頻域傳遞函數
通過將基本的輸入輸出電壓傳遞函數進行整理，我們得到其標準的形式，如圖3所示，得知，它由一個零點和一個極點組成，零點wz轉折頻率由電容及寄生串聯電阻形成，極點轉折頻率由主RC形成。
二.RC濾波電路的頻域計算
接下來，我們通過Mathcad計算其頻域特性，求解其Bode圖，并計算典型轉折頻率。

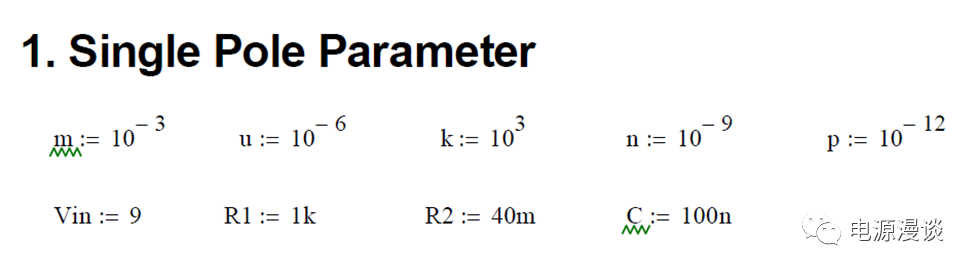

圖4 RC電路阻容參數定義
如圖4，我們定義了圖1中的主要RC參數值。
圖5 通過傳遞函數求解Bode圖
圖6 RC電路零極點的計算
在圖6中，我們計算了RC電路的零極點頻率，零點頻率由于由寄生電阻產生，所以相對在高頻處，轉折頻率為39.79M,極點頻率為1.591k。

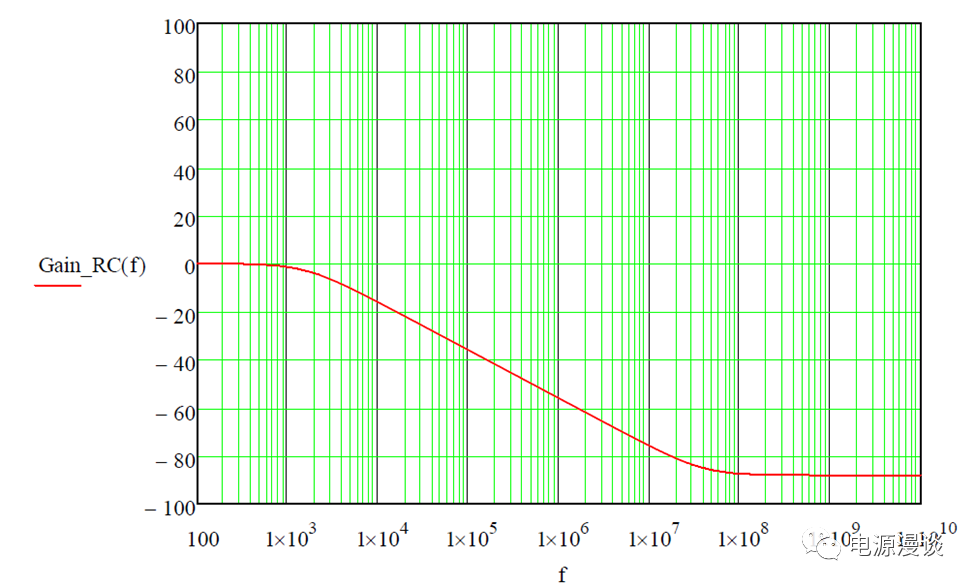

圖7 RC電路增益曲線
在RC增益曲線中，我們大致可以看到，在低頻段增益為0db，也就是說，低頻段輸入和輸出信號之間的增益為1，到了1k附近的頻率后，增益開始衰減，接著到了更高頻處，30M左右時，增益又變?yōu)槌?shù)不變。
在傳遞函數中也可以看出，當s=0時，頻率較低，此時傳遞函數值為1，代表增益為0db。進一步的，我們準確計算典型的頻率處的增益。
圖8 RC電路的增益計算
根據計算結果，我們可知，在轉折頻率1.591k處，增益為-3db，而在低頻接近0db，說明轉折頻率處增益是衰減的，這一點和LC濾波器有很大不同（它的增益會抬升）。我們?cè)倏崔D(zhuǎn)折頻率的10倍頻15.91k，100倍頻159.1k的增益分別為-20db，-40db，說明RC增益在轉折頻率后會以20db/10倍頻的斜率下降，這說明它是一個一階極點的特性。
當然，我們看到在高頻段，如40M后，增益保持恒定，大約為-87db，這是由于串聯電阻形成的零點抵消作用，將衰減斜率由-20db/10倍頻變?yōu)?/span>0db/10倍頻。雖然高頻零點的作用導致衰減斜率變化，但是我們也可以看到，此系統同樣具有很大的高頻噪聲衰減作用。
圖9 RC電路相位計算

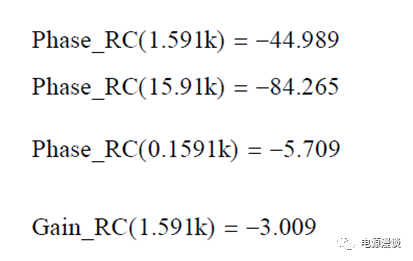

我們同樣計算了典型的相位值，在極點轉折頻率1.591k處，相位為-45C,而在0.1591k處，相位還接近0C,這也是一階極點的典型特性，這個相位變化到10倍轉折頻率處，即15.91k處變?yōu)榻咏?90C,如圖9，10所示。

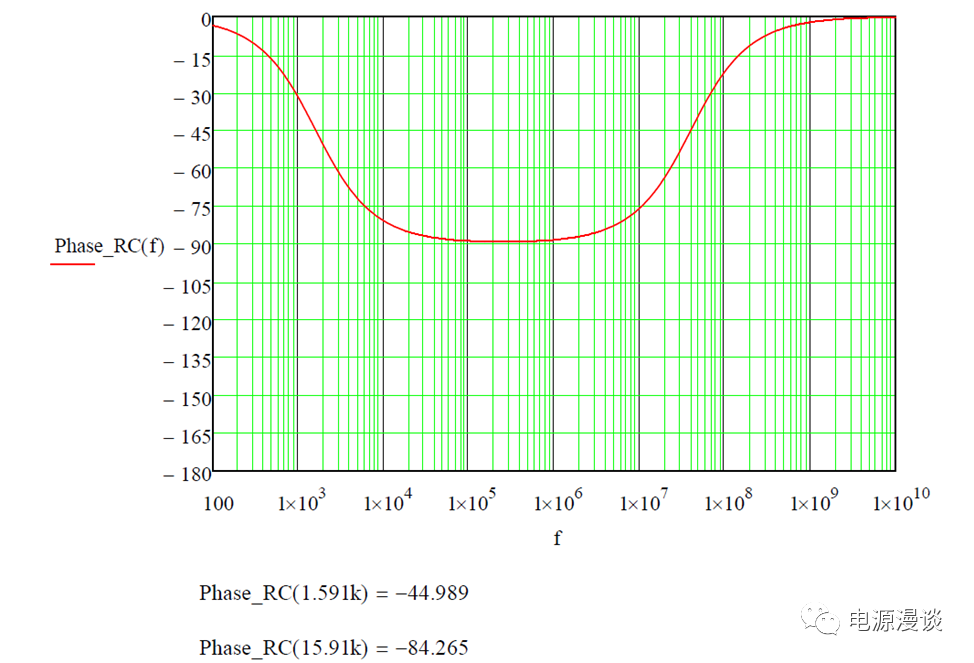

圖10 RC濾波電路的相位曲線

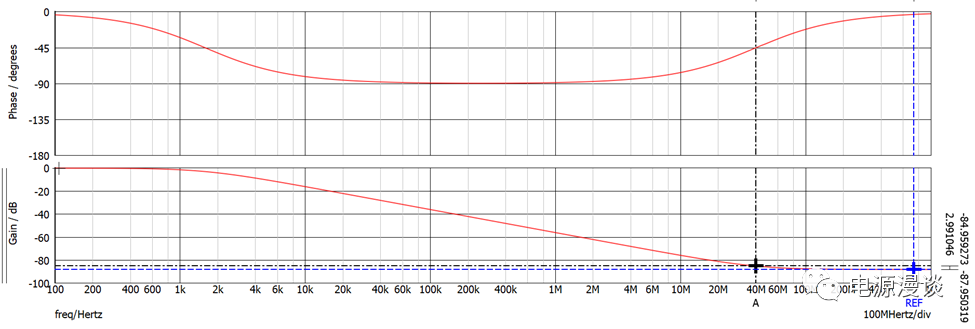

從相位曲線上看，由于高頻串聯寄生電阻的作用，在高頻段相位又回到了0C,在39M高頻零點轉折頻率處，相位為-45C,相對于平坦區增加了45C,在頻率接近400M時，相位回到0C,相對平坦區相位增加90C，這就是一階零點的作用的體現。

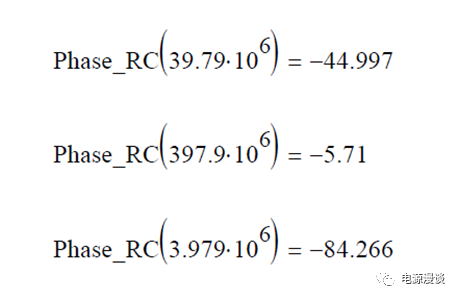

圖11 RC濾波電路典型相位計算
三.RC濾波電路SIMPLIS仿真

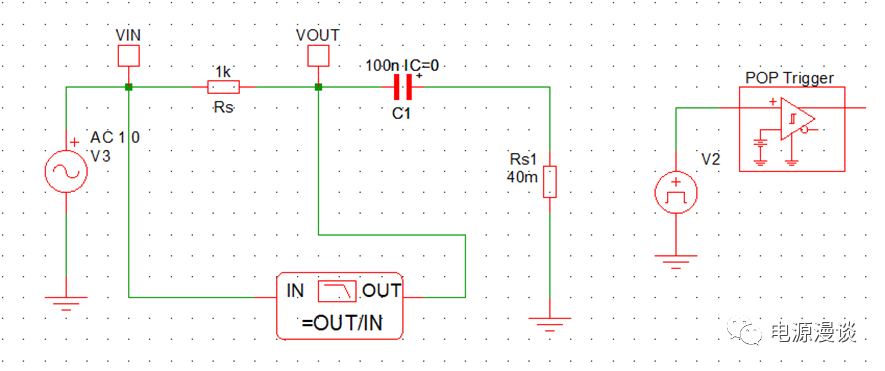

圖12 典型RC電路頻域仿真原理圖

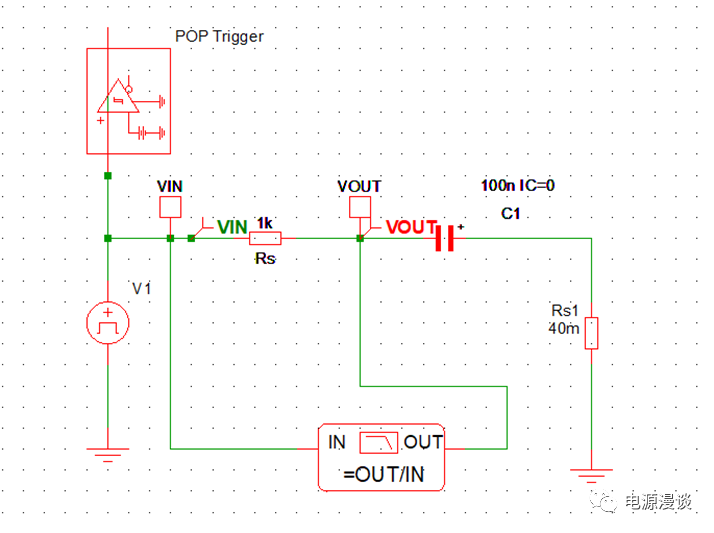

仿真原理圖較簡單，直接按照?qǐng)D1畫出即可，同時加上小信號擾動及Bode圖測試儀器，POP觸發器等。

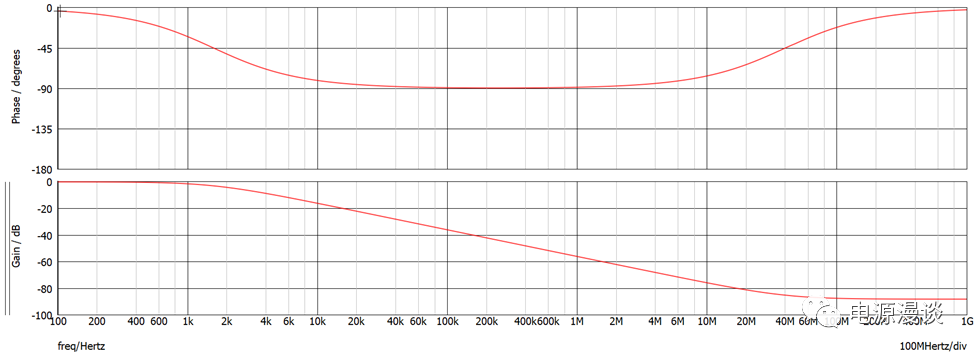

圖13 RC電路頻域仿真結果
通過仿真我們得到了和計算一致的結果，增益曲線在低頻段保持為0db，轉折頻率后按照-20db/10倍頻衰減，到零點轉折頻率又變成恒定增益衰減。
圖14 RC濾波器極點轉折頻率測量

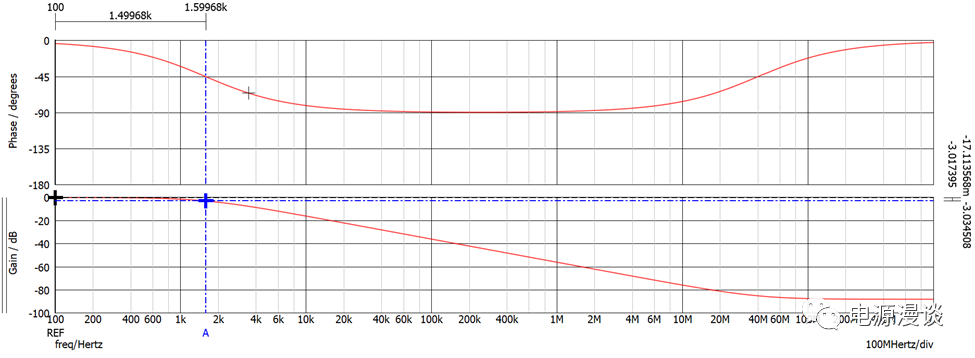

經測試，轉折頻率為1.59k，相比DC時，對應-3db增益，此時相位為-45C.
圖15 RC濾波器零點轉折頻率測量
同樣的，經測試，零點轉折頻率為39M,相對高頻穩定增益高3db，此時相位為-45C,相位相對平臺高45C.

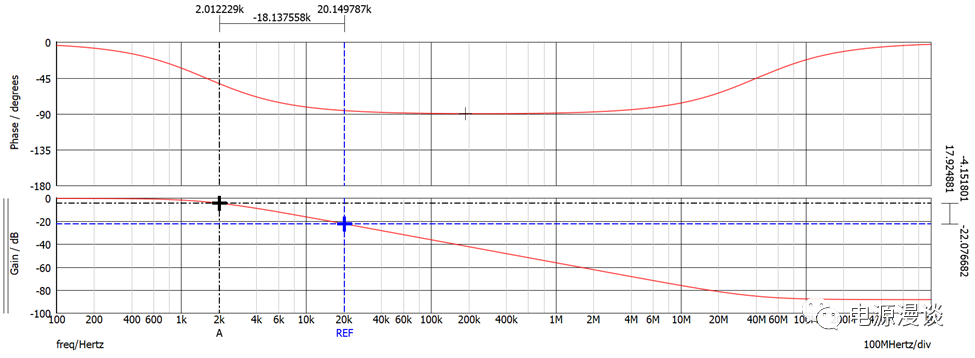

圖16 RC濾波器的增益衰減斜率測量
通過光標測試，得知RC濾波在極點轉折頻率后以-20db/10倍頻的斜率衰減，也可以測試其它頻率范圍的斜率，這里不做太多討論。
四.RC濾波電路的時域仿真
圖17 RC濾波電路時域仿真
接下來我們進行時域仿真，對頻域仿真原理圖修改如圖17所示，將輸入交流擾動源改為方波輸入信號，頻率100k，峰值5V,占空比50%，所以平均值為2.5V,我們看看經過濾波電路后的信號波形。
圖18 RC濾波電路的高頻濾波效果仿真
觀察仿真結果，100k的方波信號，經過濾波后，直流分量為2.5V保留了下來，高頻分量被衰減，信號的峰峰值為124mV的信號。
圖19 RC濾波電路的高頻濾波效果仿真2

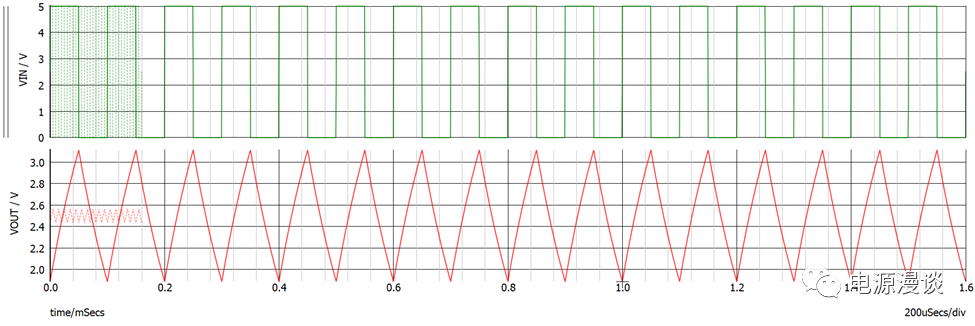

進一步的，將信號頻率改為10k，則發現輸出信號為峰峰值1.23V的三角波，相比100k的信號衰減效果沒那么大了，但是平均值即DC分量是不變的，還是2.5V，說明此時處在增益曲線上衰減比較小的地方。
圖20 RC濾波電路的高頻濾波效果仿真3

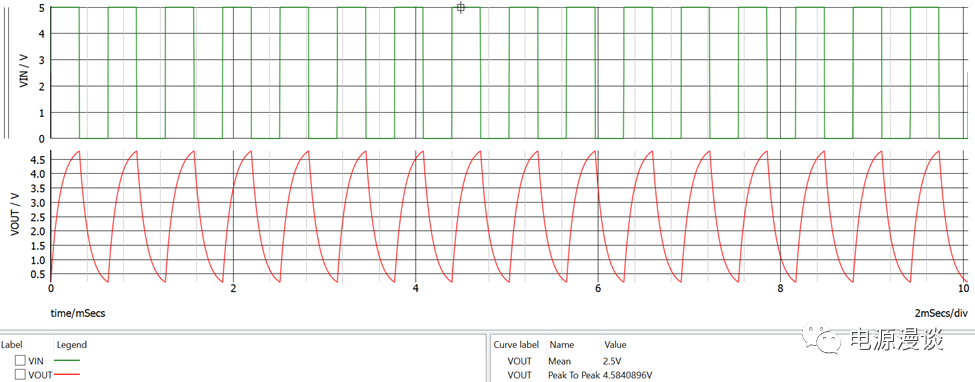

我們將輸入信號頻率改為1.592k，即RC濾波器的轉折頻率，則信號輸出平均值為2.5V不變，但是幅值衰減非常少，峰峰值達到4.58V.
根據以上仿真波形，可以按照所需要的衰減到的信號要求，去選擇RC的轉折頻率，比如當前的RC濾波器，在15.92k處的信號，輸入信號只能被衰減-20db，也就是衰減10倍。
總結，以上通過分析RC濾波網絡的基本頻域特性Bode圖，同時在SIMPLIS下進行仿真，最后驗證了時域信號衰減特性，本文可有助于理解一些典型的RC濾波電路特性。
