求基于TL494驅動LED電源 控制LED明滅閃爍的解決方案

我最近在改進一個基于TL494的LED驅動電源時，碰到了一些問題，在原有電路的基礎上加入控制LED明滅閃爍的功能，我首先想到的是用光耦，但是芯片的輸出電流太小，無法驅動光耦，其次直接用放大，放大電壓，但是其有延遲，且延遲時間較長，我用Multisim做了仿真，延遲時間長達55s，所以請教兩個問題：1、有沒有什么方法，可以時輸出電流達到控制光耦的電流大??；2、請問這個延遲的問題如何解決
全部回復(17)
正序查看
倒序查看
堀久光
LV.2
2
2016-12-12 11:02
不知道什么原因，我發帖的時候，圖總是傳不上去，我現在把電路圖發給大家

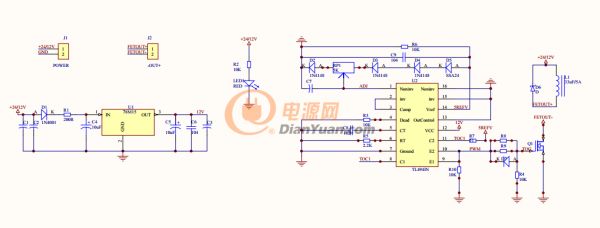

這個是原有的原理圖

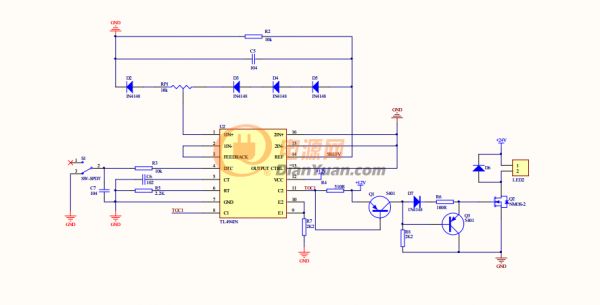

這個是接了放大電路的原理圖

0
回復
guang盧
LV.7
3
2016-12-12 13:40
光耦對地接入三極管，驅動信號直接驅動三極管就可以控制光耦了，還有你說的運放延時，還長達55S？？什么意思！
0
回復
堀久光
LV.2
4
2016-12-12 17:03
@guang盧
光耦對地接入三極管，驅動信號直接驅動三極管就可以控制光耦了，還有你說的運放延時，還長達55S？？什么意思！

不是55s是一百多毫秒是這樣的，他會先閃一下，然后就沒有波形了，一直是直線，在大概183ms的時候才重新開始出現波形，LED又重新開始亮滅閃爍

0
回復
堀久光
LV.2
5
2016-12-12 17:19
@guang盧
光耦對地接入三極管，驅動信號直接驅動三極管就可以控制光耦了，還有你說的運放延時，還長達55S？？什么意思！

還有一個問題想問您一下，我按照您的說法，將光耦接在驅動信號后面用來驅動三極管，但是本來輸出5V和8V的驅動信號，在接上光耦后，就只有1V和2V的電壓了，還是無法驅動光耦，所以，LED處于常亮狀態，這是不是要在驅動信號后面加入電阻什么的

0
回復
guang盧
LV.7
6
2016-12-12 18:38
@堀久光
還有一個問題想問您一下，我按照您的說法，將光耦接在驅動信號后面用來驅動三極管，但是本來輸出5V和8V的驅動信號，在接上光耦后，就只有1V和2V的電壓了，還是無法驅動光耦，所以，LED處于常亮狀態，這是不是要在驅動信號后面加入電阻什么的
你是怎么接的，還有你那個一百多秒閃一下再過一百多秒再閃，那是因?yàn)槟爿敵鲂盘栒伎毡葲]設定好，你用示波器看波形就知道，其實它是在工作的！
0
回復
guang盧
LV.7
7
2016-12-12 18:48
@堀久光
不是55s是一百多毫秒是這樣的，他會先閃一下，然后就沒有波形了，一直是直線，在大概183ms的時候才重新開始出現波形，LED又重新開始亮滅閃爍
你上面的圖那樣改沒用，你通過開關改變4腳電位？？改變4腳只能改變它的占空比，你要想通過開關切換形成閃爍功能直接切換改變它的輸出頻率就可以了，又簡單又省事還不增加太多元器件！
0
回復
堀久光
LV.2
8
2016-12-13 10:13
@guang盧
你是怎么接的，還有你那個一百多秒閃一下再過一百多秒再閃，那是因?yàn)槟爿敵鲂盘栒伎毡葲]設定好，你用示波器看波形就知道，其實它是在工作的！

是這么接的，你看電流足夠驅動光耦了，但是電壓卻被拉低至1v，這是為什么？還有我看了IRF540N的資料手冊，上面說柵極和漏極之間相差6V的差，為什么我輸入36V，但是輸出卻只有幾百毫伏呢

0
回復
2016-12-13 12:03
@堀久光
[圖片]是這么接的，你看電流足夠驅動光耦了，但是電壓卻被拉低至1v，這是為什么？還有我看了IRF540N的資料手冊，上面說柵極和漏極之間相差6V的差，為什么我輸入36V，但是輸出卻只有幾百毫伏呢

494是顆好用的IC, 因?yàn)閮?nèi)部有兩組OP可以讓你使用, 如圖:

你不去偵測MOSFET電流, 而只是用IN+去調週期, 且把Vref 電壓分到那麼低, 那種沒有比較點, 你週期調起來很辛苦, 何況OP又把它當緩衝器(輸出與in-連接), 這樣更難調

用光偶串接MOSFET很不妥, 因?yàn)樵僭鯓拥墓馀弘娏鞫紱]有MOSFET來的大, 你怎麼控制都不隊, 上圖只是定最大電流調法.....

要調光如圖, 不用光偶..直接輸出PWM信號

若需要High 控制, 將PWM信號反相就好...

記住喔, LED Connector 應該接電容而不是二極體, 因?yàn)槟悴皇请姼行载?fù)載....

0
回復
堀久光
LV.2
10
2016-12-13 13:01
@juntion
494是顆好用的IC,因?yàn)閮?nèi)部有兩組OP可以讓你使用,如圖:[圖片]你不去偵測MOSFET電流,而只是用IN+去調週期,且把Vref電壓分到那麼低,那種沒有比較點,你週期調起來很辛苦,何況OP又把它當緩衝器(輸出與in-連接),這樣更難調用光偶串接MOSFET很不妥,因?yàn)樵僭鯓拥墓馀弘娏鞫紱]有MOSFET來的大,你怎麼控制都不隊,上圖只是定最大電流調法.....要調光如圖,不用光偶..直接輸出PWM信號[圖片]若需要High控制,將PWM信號反相就好...記住喔,LEDConnector應該接電容而不是二極體,因?yàn)槟悴皇请姼行载?fù)載....
謝謝，但是我還想知道一個問題，我現在不是想要調光，而是想要LED燈，一亮一滅這種閃爍的模式，用您給的電路也可以做到么
0
回復
2016-12-13 13:38
@堀久光
謝謝，但是我還想知道一個問題，我現在不是想要調光，而是想要LED燈，一亮一滅這種閃爍的模式，用您給的電路也可以做到么

如圖:

使用不穩多諧振盪, 操作頻率由電容與51K電阻決定, 電容質或電阻值越大頻率越低, 可以低到好幾秒, 兩顆電容等值, 開關同時間, 兩顆電容不等值, 開關時間會不同..Control點就把它拉到494 Pin 15就好........


0
回復
2016-12-13 13:44
@juntion
如圖:[圖片]使用不穩多諧振盪,操作頻率由電容與51K電阻決定,電容質或電阻值越大頻率越低,可以低到好幾秒,兩顆電容等值,開關同時間,兩顆電容不等值,開關時間會不同..Control點就把它拉到494Pin15就好........

上圖示警示燈模式

這圖是呼吸模式

利用電晶體線性區延遲造成呼吸模式(漸亮漸滅), 參考看看.......

0
回復
堀久光
LV.2
13
2016-12-13 13:45
@juntion
494是顆好用的IC,因?yàn)閮?nèi)部有兩組OP可以讓你使用,如圖:[圖片]你不去偵測MOSFET電流,而只是用IN+去調週期,且把Vref電壓分到那麼低,那種沒有比較點,你週期調起來很辛苦,何況OP又把它當緩衝器(輸出與in-連接),這樣更難調用光偶串接MOSFET很不妥,因?yàn)樵僭鯓拥墓馀弘娏鞫紱]有MOSFET來的大,你怎麼控制都不隊,上圖只是定最大電流調法.....要調光如圖,不用光偶..直接輸出PWM信號[圖片]若需要High控制,將PWM信號反相就好...記住喔,LEDConnector應該接電容而不是二極體,因?yàn)槟悴皇请姼行载?fù)載....
請問您給的那個方案中，三極管應選什么型號呢，我才剛剛大學畢業進入電源這個行業，很多都不懂，希望您能多教我一點東西
0
回復
堀久光
LV.2
14
2016-12-13 13:46
@juntion
上圖示警示燈模式這圖是呼吸模式[圖片]利用電晶體線性區延遲造成呼吸模式(漸亮漸滅),參考看看.......
謝謝您
0
回復
2016-12-13 13:47
@堀久光
請問您給的那個方案中，三極管應選什么型號呢，我才剛剛大學畢業進入電源這個行業，很多都不懂，希望您能多教我一點東西
2N3904或2N2222....只要NPN電晶體都行...不拘....
0
回復
堀久光
LV.2
16
2016-12-13 13:50
@juntion
2N3904或2N2222....只要NPN電晶體都行...不拘....
好的
0
回復
2017-07-31 12:01
@juntion
494是顆好用的IC,因?yàn)閮?nèi)部有兩組OP可以讓你使用,如圖:[圖片]你不去偵測MOSFET電流,而只是用IN+去調週期,且把Vref電壓分到那麼低,那種沒有比較點,你週期調起來很辛苦,何況OP又把它當緩衝器(輸出與in-連接),這樣更難調用光偶串接MOSFET很不妥,因?yàn)樵僭鯓拥墓馀弘娏鞫紱]有MOSFET來的大,你怎麼控制都不隊,上圖只是定最大電流調法.....要調光如圖,不用光偶..直接輸出PWM信號[圖片]若需要High控制,將PWM信號反相就好...記住喔,LEDConnector應該接電容而不是二極體,因?yàn)槟悴皇请姼行载?fù)載....

您好，麻煩問下我如果想用TL494做一個恒流源，具體該怎么設計呢？

是利用一個494的誤差放大器就可以做出來嗎？

我對反饋控制這兒不是太明白，麻煩指導一下。

0
回復
2017-07-31 13:17
@夏天你要來
您好，麻煩問下我如果想用TL494做一個恒流源，具體該怎么設計呢？是利用一個494的誤差放大器就可以做出來嗎？我對反饋控制這兒不是太明白，麻煩指導一下。

LED恆流

http://www.e-ticket.cn/bbs/1541441.html
