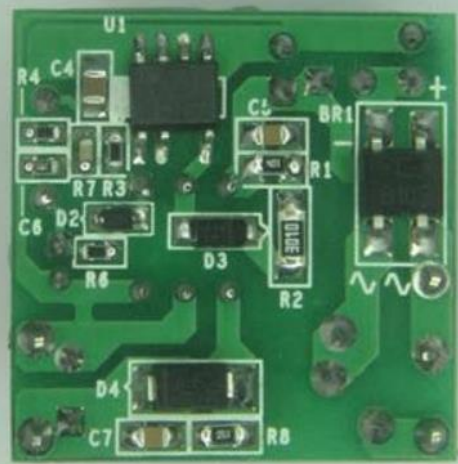

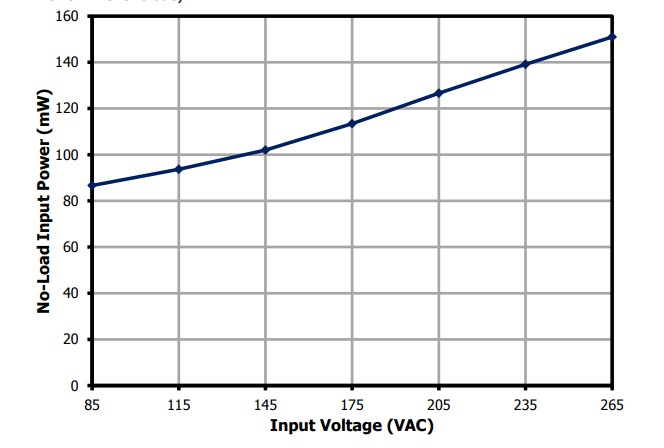

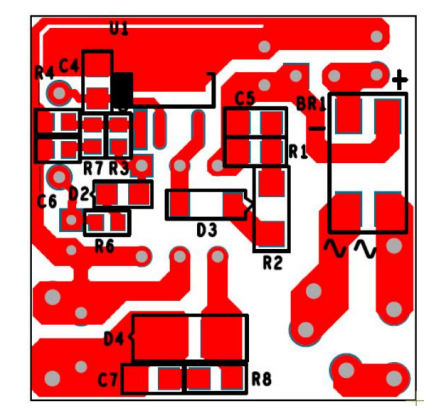

產品特色是大大簡化恒壓轉換器的設計，具有多種先進的性能特性。

頻率抖動技術極大地降低了EMI濾波成本，通過外部電阻的選擇/調節實現更嚴格的輸出容差，。

自動重啟動保護功能在輸出短路及控制環路故障，如元件開路和短路時，可將輸出功率降低95%以上。

芯片的頻率抖動技術可以有效降低EMI的元件成本，同時利于產品的效率提高。

lnk623使用開/關控制來調節輸出,具體方法是根據反饋引腳 上的采樣電壓使能或禁止開關周期。

LNK623開發的小功率電源，可以用PI的仿真軟件進行變壓器參數計算，非常便捷。

PI的仿真軟件的確比較好用，產品的性能出色，參考意義很實用的。

通過這種調節方式可以有效提升產品的效率，確保產品的質量突出。

使用簡單的ON/OFF控制來調節輸出電壓，控制器由振蕩器、反饋電路、線路和輸出過壓保護。

對于小功率的電源設計需要注意產品的成本，性價比高最好。

PI對于小功率的電源設計開發產品種類比較多，其中LINKSWITCH系列的產品就不錯，體積小，成本低。

采用了革新性的控制技術，能夠隨著輸入電壓和溫度的變化提供極為嚴格的輸出電壓調節。 在一個單片IC上集成了一個725 V的功率MOSFET、開/關控制狀態機

能夠隨著輸入電壓和溫度的變化提供極為嚴格的輸出電壓調節，這個就比較厲害了，輸出進一步減少干擾因素了

1 KV差動線路浪涌保護、負載短路保護 、 具有滯后恢復的過溫保護。這個方案的保護措施做得很不錯。

如何有效解決差分信號的串?dāng)_

線性輸出曲線后期會產生下降波動么

省去光耦器和次級控制電路的設計，簡化了難度和成本

電路小，保護可是一個也不少

產品能夠隨著輸入電壓和溫度的變化提供極為嚴格的輸出電壓調節，可以增加個典型應用電路

通過電阻檢測原邊電流，控制原邊電流峰值恒定，同時控制開關占空比

反射電壓為輸出二極管導通期間次級繞組電壓以變壓器變比的比例反射到初級繞組上而形成的電壓

通常flyback變換器的設計需要這個參數.算法就是就是 =NP/NS*VOUT，NP初級繞組,NS是次級繞組。

紋波是由于AC周期或開關周期引起的輸出抖動，而噪聲是隨機耦合到輸出上的高頻信號，是不一樣的。

 可對開關頻率進行編程，最高達到85 kHz，從而縮小變壓器尺寸，LNK61X也具有電纜壓降補償。

初級繞組感應電壓和次級繞組感應電壓的數值大小,只跟匝數有關系。

同樣的初級繞組為了抑制磁芯的磁通量減弱，試圖維持磁芯內的磁通量，初級繞組電感會產生上負下正的感應電壓Vor，這個電壓即是反射電壓。

LNK623如果設計成在不連續導通模式輸出功率直接與設定的初級電感成比例，其公差可以通過調整開關完全補償頻率。

100 kHz的工作頻率可減小充電器尺寸，頻率抖動功能可大幅降低EMI濾波的成本。

初級旁路引腳可使用一個數值小至0.1uF的小陶瓷電容來實現內部電源的去耦
