一、系統方案

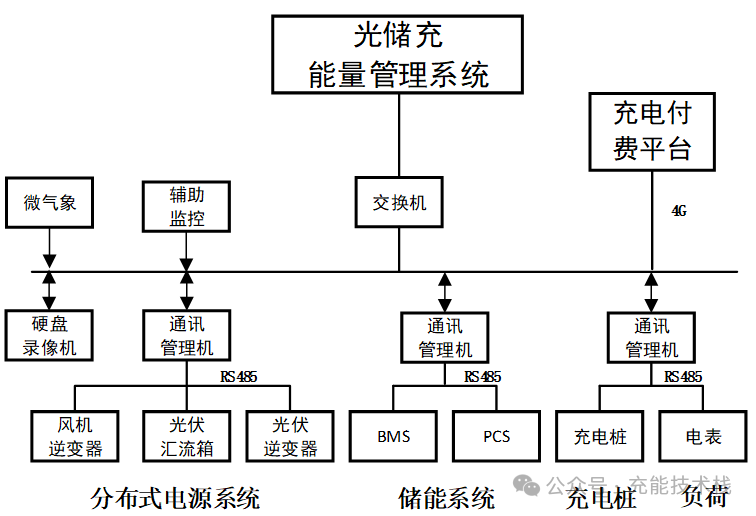

圖1 監控系統架構
光儲充微網能量監控系統(EMS)對微電網系統中光伏匯流箱、光伏并網逆變器、風機并網逆變器、BMS、PCS等設備、以及相關的環境、告警傳感器等進行集中監控和管理。光儲充微網能量監控系統通過智能化數據采集及傳輸模塊進行設備信息、傳感器狀態等的采集；與此同時,光儲充微網能量監控系統軟件還可實現設備告警功能，以便客戶及時處理相關故障。
光儲充微網能量監控系統主要功能介紹：
1)微電網整體運行狀況、運行數據的監測。
2)光伏設備、風電設備、儲能設備、充電樁等設備運行數據和狀態的監測。
3)能量系統當前能量流動信息展示。
4)能量管理，協調控制光儲。
5)電能耗費、新能源使用、節能數據等的統計、分析。
6)用戶管理、權限管理。
7)重要告警管理等。
二、監控管理
（1）光伏監控
針對配置光伏發電系統，光儲充系統具有在線監控光伏電池板陣列、環境監測、匯流箱和逆變器等的功能，保證光伏發電安全運行。
測量監視：日照、溫度、風速等環境信息，電池板溫度、直流電壓、直流電流、直流功率、逆變器功率等。
狀態監視：交/直流過壓/欠壓、交/直流過流、頻率過/欠告警，過溫、過載、漏電保護等。
電量監視：光伏實時發電量、總發電量等。
遙控：逆變器啟動、停止、功率調節。
（2）風機監控
針對配置風力發電系統，站級系統具有在線監控并網逆變器等的功能，保證風力發電安全運行。
測量監視：溫度、風速等環境信息，直流電壓、直流電流、直流功率、逆變器功率等。
狀態監視：交/直流過壓/欠壓、交/直流過流、頻率過/欠告警，過溫、過載、漏電保護等。
電量監視：風機實時發電量、總發電量等。
遙控：逆變器啟動、停止、功率調節。
（3）儲能監控
針對配置的儲能系統，光儲充系統具有在線監控儲能電池和PCS雙向逆變器等的功能，保證其剩余容量在合理范圍內，保障電池安全、合理利用。
測量監視：運行模式、功率控制模式，功率、電壓、電流、頻率等預定值信息、儲能電池充放電電壓、電流、SOC、溫度。
狀態告警數據：儲能電池充放電狀態、交/直流過壓/欠壓、交/直流過流、頻率過/欠告警、過溫、過載、漏電保護等。
電量數據：電池電量。
設置數據：PCS啟動、停止、功率調節。
（4）充電監視
光儲充系統須具有提供充電樁的各類測量監視、狀態監視、電量監視等的功能。
測量監視：充電電流、充電電壓、充電功率、充電時間等。
狀態監視：充電樁狀態、連接確認開關狀態。
電量監視：充電過程中的實時充電量、充電表底值。
（5）配電監控
光儲充系統具有監視進線配電變壓器高低壓側開關的各類測量數據、狀態告警數據、電量數據等的功能。
測量監視：配電變壓器高低壓側電流、電壓、功率、頻率。
狀態監視：配電變壓器高低壓側開關狀態、保護裝置動作信號。
電量監視：配電變壓器高低壓側電量。
（6）輔助監控
光儲充系統具有監控配電房環境、安防、消防、視頻等功能，并能夠根據監測的異常信息執行相關的聯動控制，確保運行環境的安全。
三、主要功能
光儲充系統是微電網的最上層管理系統，對微電網中能量按最優的原則進行分配，協同微電網內各個發電單元之間的功率流動。它可以實現設備監控、光伏監控、風電監控、儲能監控、配電監控、輔助監控系統管理、能量統計分析、能量管理、儲能調度、事件告警、報表管理等功能。相關功能說明：
設備監控是查看系統中設備實時數據的模塊，以組態或列表的方式查看設備的實時數據，并可通過該界面對設備進行控制和動態配置。
環境監控界面以圖表方式直觀顯示環境溫濕度數據。
通過對能耗數據統計、分析，確定建筑物的能耗狀況和設備能耗效率，從而提供能源管理優化措施。系統在完成數據處理與上傳的同時，對照明用電、空調采暖用電、辦公用電、電梯用電、專業設備用電、其他用電進行分類采集和上報。
告警級別，系統應支持多級告警（一般告警、重要告警、緊急告警），各種告警門限值參數、閾值可設置，各級告警指示燈的顏色和聲音報警頻率、音量應能根據告警級別自動調整，當告警發生時均應及時自動提示告警，顯示告警信息，并提供告警信息的打印功能。
報表管理，提供查詢、統計、整理和打印有關設備數據統計功能，以及實現基礎報表軟件的管理。監控管理系統具有將各類歷史監測數據、告警數據和操作記錄等（以下簡稱性能數據）保存在系統數據庫或外置存儲器的功能。
能量管理系統完成對系統中電池BMS信息的采集和數據監測、儲能變流器等設備的智能控制，實現儲能系統充放電管理、并離網切換以及優化控制等功能。
輔助監控系統是指針對配電房環境、安防、消防、視頻等變量進行集中監控。電源、空調等動力設備及配電房環境是保障系統安全穩定運行的基礎。對于空調智能化、光照智能管理等，通過RS485接口可以采集環境溫濕度、遠程開關機、設置溫度、設置運行模式等多種操作，從而實現對空調的遠程監測和控制，對能耗的損耗達到最小化。
四，能量管理
基于各系統的運行參數、約束條件及預測數據，制定能量協調控制策略，實現配網、分布式可再生能源發電、充電設施、儲能裝置之間能量的互動融合和靈活調配。
光伏、風機接入不僅能夠改善這一問題，還有利于節能減排，同時儲能具有靈活性、可調度性和快速響應的特性，電動汽車亦是需求側可調度資源，因此，利用光伏、風機、儲能、電動汽車負荷聯合調度，一方面可改善了充電負荷的時間分布特性，達到優先吸收光伏、風機電能和減少對電網影響的目標；另一方面可減少用戶充電費用、增加收益，在經濟方面實現了雙贏。
本項目能量管理涉及的控制策略如下：
（1）并網自動運行策略
1、發電設備維持在投入狀態，并網運行時，允許微電網向市電反向送電，所以需要保證發電設備在投入狀態，可以最大利用清潔能源。
2、如果電池的SOC值低于90%，則開始為電池充電，SOC值到達100%后停止充電。
3、放電時如果電池的SOC值低于10%，系統報警一次，但不停止放電。當SOC到達0%時，停止放電，并報警。
4、充放電的功率調整，以5kw為步長，每次只修正5kw。
5、發電設備發電功率與負荷用電功率差值變化大于5kw時，策略才進行充放電調整。
（2）削峰填谷策略
1、結合分時電價信息，定義充電時間段和放電時間段，可以設置多種充放電模式（一充一放、兩充兩放等）；
2、對于分布式電源所發電量大于負荷的消耗時，此時優先利用分布式電源的電量對電池進行充電，電池充滿后可再向電網饋電；
（3）并網饋電電量來源監控策略
1、用電高峰時段通過監測PCC點饋電功率及微網發電功率及用電功率，經過計算分析，允許超出負荷部分的自發電量饋電上網。
2、通過檢測微網發電設備發電量和負載消耗量，結合儲能策略執行的時間可計算出儲能系統存儲的微網系統自發電電量，如用電高峰時段需要調度儲能所存電量向主網饋電，不得大于儲能系統存儲的微網系統自發電電量。
（4）優化運行策略
針對分布式能源發電、配電網、儲能及用電負荷之間的優化調度，可以通過對發電數據、天氣數據結合歷史數據進行分布式電源的發電信息和負荷信息進行預測，并結合相關電價、儲能充放電功率與電量搭建優化模型，通過神經網絡、粒子群等算法確定風光儲充各系統的調度策略。

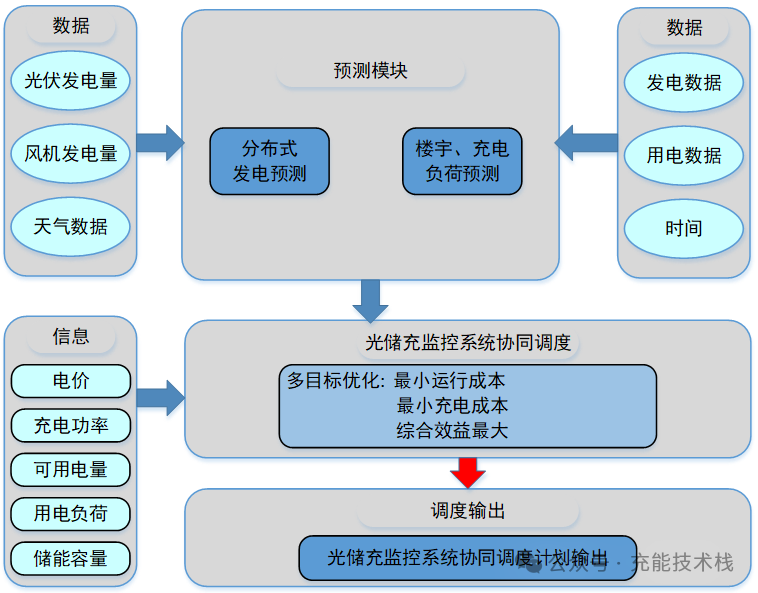

圖2 優化運行策略指定流程
