InnoSwitch 4 -CZ 和?ClampZero CPZ1062M 設計70W充電器

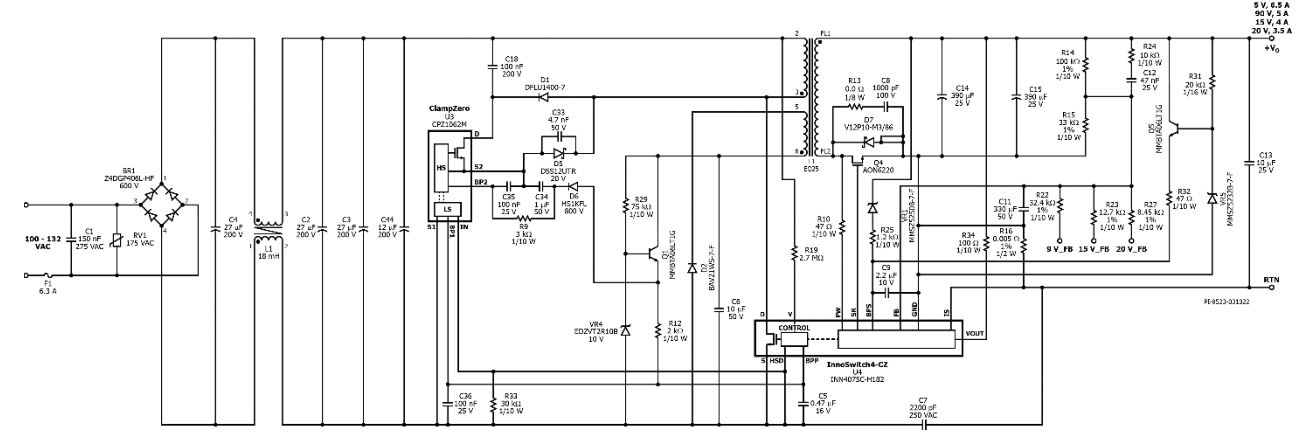

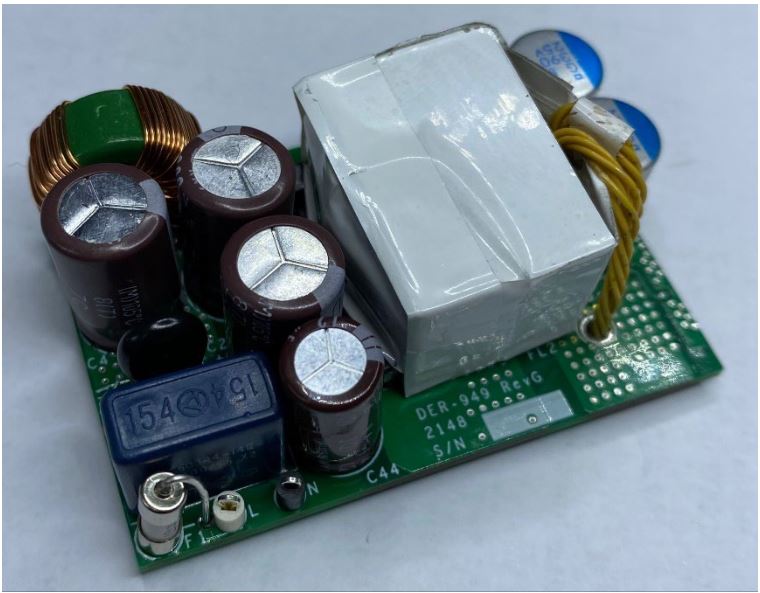

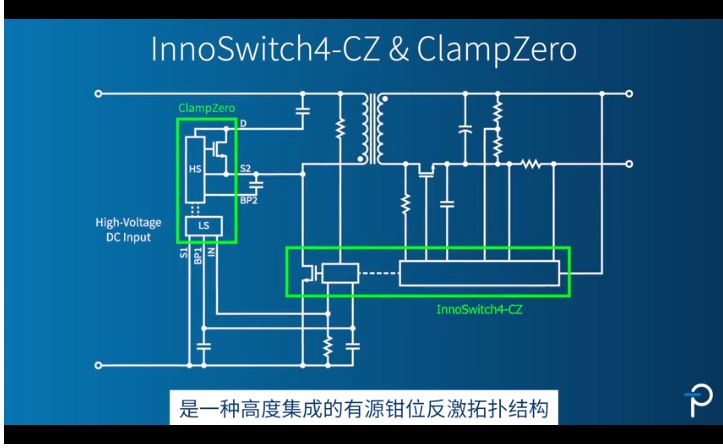

本案例是一種設計離線70 W隔離反激電源，可在100 VAC至132 VAC的輸入電壓范圍內工作，有4個可選輸出（20 V/3.5 A、15 V/4 A、9 V/5 A和5 V/6.5 A）。該電源是以InnoSwitch4 CZ（INN4075-H182）與ClampZero（CPZ1062M）為主的有源箝位拓撲，適合墻插的一款充電器。InnoSwitch4 CZ系列包括初級、次級控制器，還包括多種保護功能，包括輸出過電壓、過電流限制、以及超溫停機。

全部回復(9)
正序查看
倒序查看
2022-07-23 21:10

電源是以InnoSwitch4 CZ（INN4075-H182）與ClampZero（CPZ1062M）為主的有源箝位拓撲，適合墻插的一款充電器

0
回復
tanb006
LV.10
3
2022-07-24 02:05

沒有放電功能，如果剛剛給20V產品充電，緊接著換了個5V的產品，如果插拔速度夠快，電容中的20V電壓會直接送入5V的設備中去。

想想都怕。

0
回復
tanb006
LV.10
4
2022-07-29 02:37

頻率上不去，還是不能做到再小一些。

高檔的硬件是很OK的，為啥頻率不能再提高呢？

0
回復
cwm4610
LV.6
5
2022-08-24 11:29

這個是很好的設計案例參考，很多應用中可以使用到。

0
回復
tanb006
LV.10
6
2022-08-31 23:15
@cwm4610
這個是很好的設計案例參考，很多應用中可以使用到。

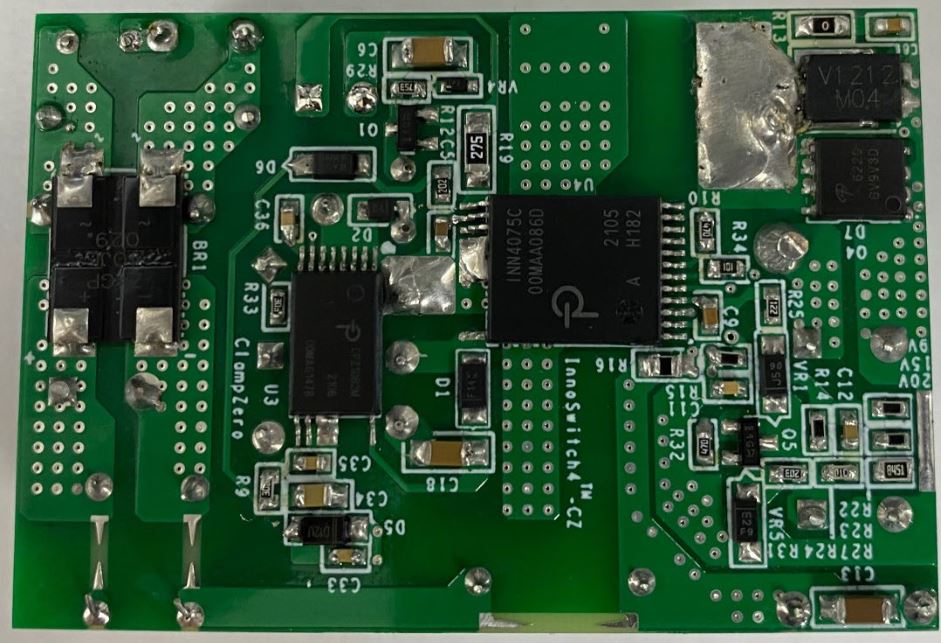

那顆反裝的整流橋容易出問題。

批量生產的時候容易虛焊?？赡苁琴N片的工藝問題。

我們怎么調貼片回流焊都沒用。初測總有5%以內是不通電的，仔細看大約有20%需要重新補焊。

0
回復
2023-03-09 16:37

基于PI的非互補有源鉗位架構，InnoSwitch4-CZ芯片組非常適合快充應用當中的寬電壓輸出和寬負載范圍的應用需求

0
回復
飛翔2004
LV.10
8
2023-03-09 16:46
@聽聽1234
電源是以InnoSwitch4CZ（INN4075-H182）與ClampZero（CPZ1062M）為主的有源箝位拓撲，適合墻插的一款充電器

采用有源鉗位的工作方式后，相比傳統反激電源支持更寬的輸出功率范圍，同時具有更佳的輕載輸出紋波。

0
回復
spowergg
LV.10
9
2023-03-09 17:12
@飛翔2004
采用有源鉗位的工作方式后，相比傳統反激電源支持更寬的輸出功率范圍，同時具有更佳的輕載輸出紋波。

一般電源的吸收電路使漏感能量的損耗和開關管開關損耗的增加，降低了電源的效率，限制了開關頻率的提升。

0
回復
spowergg
LV.10
10
2023-03-09 17:12
@飛翔2004
采用有源鉗位的工作方式后，相比傳統反激電源支持更寬的輸出功率范圍，同時具有更佳的輕載輸出紋波。

引起電壓尖峰的電感可能是變壓器漏感、線路分布電感、器件等效模型中的感性成分等
