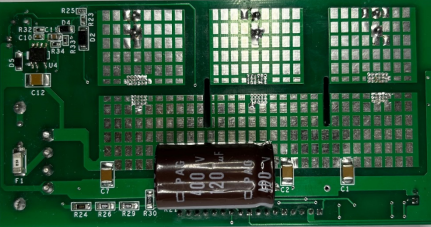

使用BRD1265C開發的300 W電機三相逆變器

電機驅動技術未來發展比較熱門，像現在 的電動汽車應用離不開電機驅動。使用PI的BRD1265開發的一種300 W功率、97%效率的高壓三相逆變器無刷直流BLDC電機。采用三個BridgeSwitch BRD1265C器件，顯示了設備性能、內部級監控、系統級監控，以及BridgeSwitch半橋電機的高度集成促進了故障保護驅動器IC。同時采用LinkSwitch-TN2的高壓低元件數降壓轉換器LNK3204D器件可選地為BridgeSwitch器件提供外部偏置。本設計提供的波形性能基于無傳感器磁場定向控制，該方法采用空間矢量調制（SVM）方案，通常稱為三相調制。

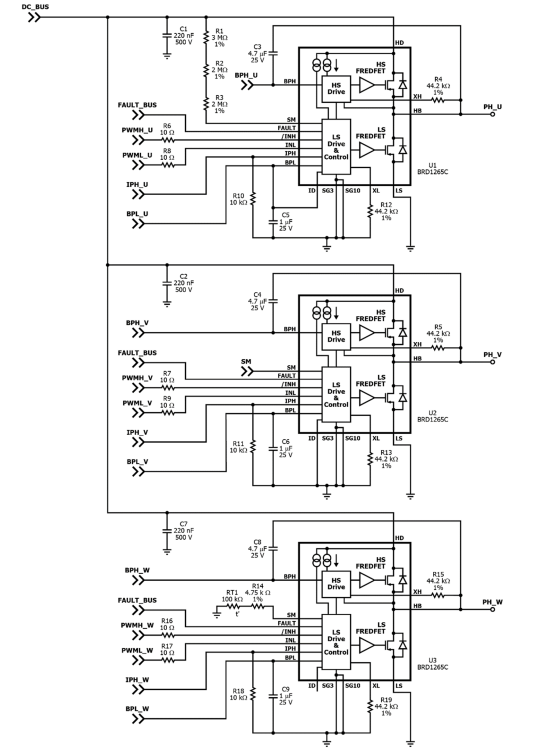

電阻器R4、R12、R5、R13、R15和R19為集成低壓側和高壓側功率FREDFET。選定值44.2k? 設置電流限制為默認級別的100%或3 Apk。

BRD1265芯片集成600V FREDFET和超軟、快速恢復二極管 ，其特點是無散熱器 ，完全自偏置操作，簡化了輔助電源，但也可以支持外部偏置操作需要。高側和低側逐周期電流限制， 兩級設備過熱保護， 具有四個欠壓閾值和一個過壓閾值的高壓母線監測器。系統通過信號接口支持任何微控制器（MCU）進行無傳感器磁場定向控制（FOC），通過接口上的Fault BUS引腳報告每個設備的故障 。

全部回復(14)
正序查看
倒序查看
08-08 16:34

 BridgeSwitch 高壓,自供電,帶集成設備保護和系統監控的半橋電機驅動器

0
回復
08-13 17:40

BRD1265C采用新功率封裝、IHB架構，IC溫度降低30℃以上,IHB架構還具有很大靈活性和可靠性。

0
回復
飛翔2004
LV.10
4
08-15 14:16
@奮斗的青春
 BridgeSwitch高壓,自供電,帶集成設備保護和系統監控的半橋電機驅動器

PI將BridgeSwitch-2的驅動電壓調整為15V，從而兼容現有的IPM模塊方案的供電電壓。

0
回復
trllgh
LV.10
5
08-16 10:52
@飛翔2004
PI將BridgeSwitch-2的驅動電壓調整為15V，從而兼容現有的IPM模塊方案的供電電壓。

BRD1265C集成的相電流檢測（IPH）功能提供了實時的相電流信息，可以省去90%的電流反饋電路，并將逆變器損耗減少10%以上。

0
回復
xxbw6868
LV.10
6
08-18 16:02
@trllgh
BRD1265C集成的相電流檢測（IPH）功能提供了實時的相電流信息，可以省去90%的電流反饋電路，并將逆變器損耗減少10%以上。

同時該方式是在內部來進行檢測，不會受到外圍噪聲的影響，可以更加精確地檢測相電流的信息。

0
回復
08-25 00:42

BRD1265芯片集成600V FREDFET和超軟、快速恢復二極管 ，其特點是無散熱器 ，完全自偏置操作，簡化了輔助電源，輔助電源什么用處？

0
回復
沈夜
LV.8
8
08-25 05:30

電機驅動技術未來的發展趨勢和應用場景有哪些？

0
回復
only one
LV.8
9
08-26 00:00

電阻器R4、R12、R5、R13、R15和R19為集成低壓側和高壓側功率FREDFET。選定值44.2k? 設置電流限制為默認級別的100%或3 Apk，APK是什么意思？

0
回復
k6666
LV.10
10
08-27 17:19
@飛翔2004
PI將BridgeSwitch-2的驅動電壓調整為15V，從而兼容現有的IPM模塊方案的供電電壓。

驅動電機的專業芯片，性能出色

0
回復
k6666
LV.10
11
08-27 17:19
@xxbw6868
同時該方式是在內部來進行檢測，不會受到外圍噪聲的影響，可以更加精確地檢測相電流的信息。

內部檢測穩定性好

0
回復
黑夜公爵
LV.10
12
09-08 22:58

最可能要求額外握手的情況是，初級側停止了由瞬時輸入電壓降或電壓跌落事件導致的開關

0
回復
方笑塵MK
LV.8
13
09-09 10:00

在三電平或三相逆變器中，SVM可能導致中點電壓波動，需要額外的控制策略來平衡中點電壓

0
回復
spowergg
LV.10
14
09-13 15:11
@奮斗的青春
 BridgeSwitch高壓,自供電,帶集成設備保護和系統監控的半橋電機驅動器

傳統的BLDC驅動逆變器通常會用到IPM模塊。IPM模塊集成了六個功率開關器件在一個封裝當中，由于發熱集中，它往往只適合功率不高的中低端的產品當中。

0
回復
09-23 23:05

效率高，損耗小無散熱器 ，完全自偏置操作，簡化了輔助電源，性能很好
